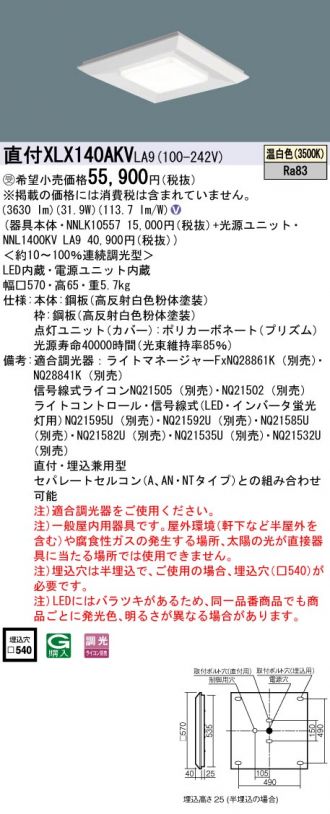

XLX140AKVLA9商品詳細

Panasonic(パナソニック)

ベースライト

XLX140AKVLA9

天井直付型・天井埋込型 一体型LEDベースライト スクエア光源タイプ・グレアセーブ光源ユニット 連続調光型・調光タイプ(ライコン別売) 下面開放型 コンパクト形蛍光灯FHP23形4灯器具相当 FHP23形・4500 lm(NNLK10557+NNL1400KVLA9)

XLX140AKVLA9

メーカー標準価格 ¥55,900(税込 ¥61,490)
販売価格 ¥26,217 (税込 ¥28,838)

数量

LED 工事
必要
◆受注品
LED内蔵、電源ユニット内蔵
光源
◆LED(温白色)
◆色温度:3500 K
◆光源寿命40000時間(光束維持率85%)
寸法・質量
◆幅:□570 mm
◆高:65 mm
◆質量:5.6 kg
仕様・注意事項
◆器具光束:3630 lm
◆安定器出力型:定格出力型
◆安定器補足:<約10~100%連続調光型>
◆電圧:100~242 V
◆消費電力:31.9 W
◆消費効率:113.7 lm/W
◆【本体】鋼板(高反射白色粉体塗装)
◆【枠】鋼板(高反射白色粉体塗装)
◆【点灯ユニット(カバー)】ポリカーボネート(乳白)
◆Ra83
【適合ライトコントロール】ライトマネージャーFxNQ28861K (別売)
【適合ライトコントロール】ライトマネージャーFxNQ28841K (別売)
【適合ライトコントロール】ライトコントロール・信号線式NQ21505 (別売)
【適合ライトコントロール】ライトコントロール・信号線式NQ21502 (別売)
【適合ライトコントロール】ライトコントロール・信号線式(LED・インバータ蛍光灯用)NQ21595U (別売)
【適合ライトコントロール】ライトコントロール・信号線式(LED・インバータ蛍光灯用)NQ21592U (別売)
【適合ライトコントロール】ライトコントロール・信号線式(LED・インバータ蛍光灯用)NQ21585U (別売)
【適合ライトコントロール】ライトコントロール・信号線式(LED・インバータ蛍光灯用)NQ21582U (別売)
【適合ライトコントロール】ライトコントロール・信号線式(LED・インバータ蛍光灯用)NQ21535U (別売)
【適合ライトコントロール】ライトコントロール・信号線式(LED・インバータ蛍光灯用)NQ21532U (別売)
◆直付・埋込兼用型
◆●天井直付専用
◆セパレートセルコン(A、AN・NTタイプ)、スーパーマーケットセルコンとの組み合わせ可能
◆注)適合調光器をご使用ください。
◆注)一般屋内用器具です。屋外環境(軒下など半屋外を含む)や腐食性ガスの発生する場所、太陽の光が直接器具に当たる場所では使用できません。
◆注)埋込穴は半埋込で、ご使用の場合、埋込穴(□540)が必要です。
◆注)LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
